多元合金衬板

初始硬度: 350HBW
使用后硬度: 540HBW
冲击韧性: ≥150J/cm²

提交询盘

详细信息

一、多元合金衬板应用

半自磨机衬板与球磨机衬板的作用相同，都是用来保护磨机筒体，使磨机筒体免受磨球和物料直接冲击及磨损，同时也利用对衬板设计不同形状来调整研磨体的运动状态，以增强物料研磨及粉碎效率。有助于提高磨机的研磨效率，增强台时产量，降低金属消耗。但半自磨机衬板又与球磨机衬板有所不同，因为半自磨机与球磨机相比半自磨机具有直径比较大，入矿粒度大，钢球填充率低,矿石自身需要充当研磨体的一部分的特点，这就要求半自磨衬板要有一定的硬度来抵抗磨球的疲劳磨损,此外还要抵抗矿石的棱角带来的切削磨损，因为半自磨机直径比较大，所以要求衬板达到抵抗高冲击可能造成的衬板变形，要有足够的韧性抵抗高冲击可能造成的衬板断裂失效，因此对半自磨机衬板的设计比球磨衬板设计需要更高的要求。

二、多元合金衬板性能及优势

我公司与河北工业大学、北京工业大学、天津工业大学合作，组织国内几十位专家、学者与公司骨干组建了一支研发团队，采用现代化的生产设备，公司多年来对选矿厂所使用的各种磨机所应用的各种材质衬板研究及多年来设计衬板的经验，自主研发一种节约型耐磨合金材料，此种材料使硬度及冲击值得到完美结合，解决了以往半自磨机衬板所用高碳铬钼合金衬板易破碎，耐磨性较差，使用周期较短，需要频繁更换的缺点。

多元合金衬板适用于Φ8m以上大型半自磨机衬板。该材料以满足大型半自磨衬板耐磨性、强韧性的要求，优化成分，采用我公司自主研发的热处理工艺。使衬板冲击值达到150焦耳以上,硬度达到HRC56-58，技术指标达到国内外同类产品的领先水平，使用成本比铬钼合金衬板降低20%以上，可满足用户的质量和性能要求。

在产品的研发和生产中的各个环节，我公司遵守ISO9001国际质量体系，确保产品的质量稳定。我公司在产品使用过程中，持续监测产品运行情况及收集客户的建议，以应用到产品研发升级中，设计出更满足用户需求的产品，以增强产品耐磨性，延长使用寿命，并提高半自磨机处理矿量。

通过客户实际应用验证，我公司半自磨机衬板不变形、无断裂、耐磨性好，具有良好的性价比，大大满足了冶金矿山、选矿等生产企业生产运行，降低客户的生产成本，提高效率、是替代传统低碳铬钼合金、中碳铬钼合金以及高碳铬钼合金衬板的理想材料。

三、乌山8.8米半自磨机现场衬板金属材质及机械性能分析报告

1、样品抽取样块状况及检测结果：

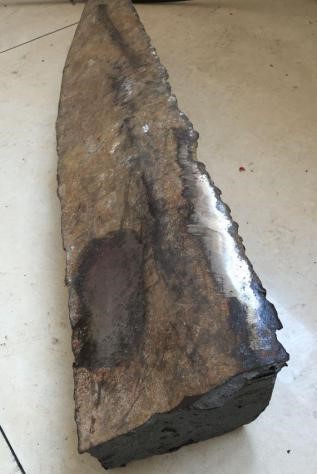

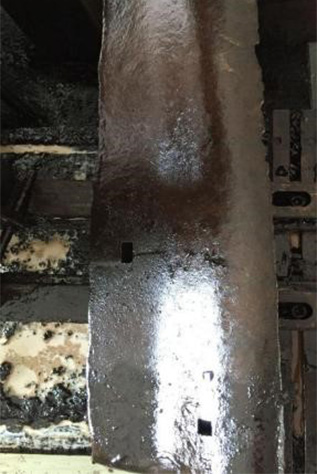

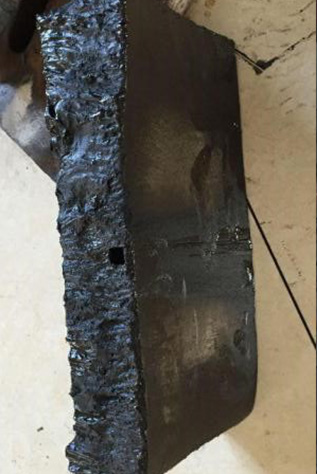

样品编号	样块截图	初始硬度（HBW）	使用后硬度（HBW）	冲击值（j/cm2）	金相组织
样品1		337-354	400	32	T+C
样品2		341-350	404	34	T+C
样品3		341-346	408	35	T+C

2、我公司半自磨机应用多元合金衬板样块检测结果如下：

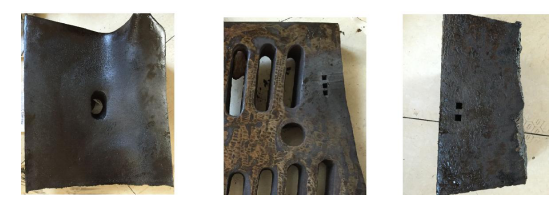

样块截图	初始硬度（HBW）	使用后硬度（HBW）	冲击值（j/cm2）	金相组织
	350	540	≧150	T+C
	360	550	≧150	A+C

4、现场铬钼合金钢衬板产品和我公司合金衬板物理机械性能参数综合比较如下：

产品名称	初始平均硬度（HBW)	使用后平均硬度（HBW)	冲击值（j/cm²）	金相组织
铬钼合金衬板	345	404	33.5	T+C
多元合金衬板	350	540	≧150	A+C
